近年來，前蘇聯研究人員對合成活性炭對黃金的吸附做了很多工作，發現SCS型合成活性炭有較好的吸附黃金的性能。SCS炭是以苯乙烯和對二乙烯基苯的共聚物為原料，經碳化、活化而成。成品炭是直徑為0.3~1.0mm的球形炭，強度好。其強度跟燒失率幾乎不存在依賴關系。具有雙分布式（超微孔和中孔）孔隙結構。由于無無機雜質，其類石墨晶體結構中實際上無缺陷，即無大面積π電子離域作用。所以，它有較小的電子功函數和較高的還原能力。正是基于這一點，合成炭具有較好的吸附黃金的性能。
在制造SCS型炭的過程中，把2%~4%的N原子或1%以下的S原子引進炭的晶體結構中，均會顯著增強表面的還原能力，從而增強吸持黃金等貴金屬的能力。這是因為作為雜原子存在于芳香族碳環中的S原子的Pk軌道電子參與了共軛鏈，相應地提高了碳微晶π電子的流動性。于600℃下，讓炭粒呈沸騰狀態，此時以硫蒸氣處理炭粒0.5~1.5h，而后置炭粒于900℃的隋性氣氛里1h，即成。所得的含S和不含S碳的總表面積在780~1000m2/g之間（表8）。
表8 所制備合成活性炭的基本數據
| 合成炭樣品 | 比表面積，(m2/g) | 硫含量%（質量） |
| SCS-1 | 900 | 0.0 |
| SCS-2 | 980 | 0.0 |
| SCS-3 | 780 | 1.0 |
| SCS-4 | 880 | 0.7 |
| SCS-5 | 950 | 0.9 |
| SCS-6 | 1000 | 0.5 |
| SCS-7 | 800 | 2.4 |
| SCS-8 | 880 | 4.2 |
| SCS-9 | 750 | 8.8 |

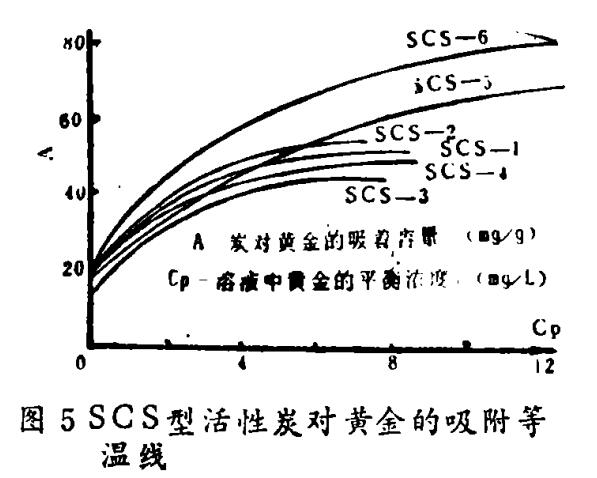

圖5示出了加S和不加S的SCS型炭從氰金溶液中提取黃金的吸附等溫線。將0.1~0.25g炭投于50~400ml濃度為10~25mg/L的氰金溶液中，振蕩24h。溶液PH為10，含有0.01%游離氰。溶液中黃金濃度用原子吸收光譜法測定。圖5加S量多于1%的吸附，容量急劇下降，等溫線未表示出。
SCS型活性炭不僅對Au的吸附容量大，而且在除Au外尚含有多種金屬的混合液中對Au的選擇性很高。表9示出混合液的組成和炭對Au的吸附容量及選擇性。表8中同時列出在前蘇聯黃金采掘工業中廣泛用于吸附黃金的AM-26B型陰離子交換樹脂，以資比較。測定樣品的選擇性時，是將0.5g活性炭炭投于100m1溶液中，振蕩48h。
表9 合成炭對包括黃金在內的若干種金屬的吸著容量
| 吸著劑樣品 | 金 | 銀 | 銅 | 鐵 | 選擇系數% | 備注 | ||||
| Cp | A | Cp | A | Cp | A | Cp | A | |||
| 原始溶液 | 60.3 | 23.7 | 132.5 | 42.5 | Cp-平衡濃度，mg/L，A-吸著劑容量，mg/g | |||||
| SCS-2 | 0.3 | 12.0 | 1.3 | 4.5 | 125 | 1.5 | 43 | 0.0 | 90 | |
| SCS-4 | 0.5 | 12.0 | 2.1 | 4.3 | 133 | 0.0 | 43 | 0.0 | 99 | |
| SCS-6 | 0.1 | 12.0 | 0.9 | 4.6 | 123 | 2.0 | 43 | 0.0 | 87 | |
| AM-2B | 0.9 | 11.9 | 3.3 | 4.1 | 57 | 15.0 | 32 | 2.0 | 47 | |
溶液中除了Au、Ag、Cu和Fe外尚有Zn、Ni、Co。其Cp分別為4.1mg/L、1.1m/L和0.3mg/L。SCS-4，對Zn的A為0.1mg/g，對后兩種的A為零。從表9可見，SCS系列樣品對Au和Ag的選擇性，比AM-2B陰離子交換樹脂好得多。所吸附的Au和Ag可用高壓蒸煮解吸法從炭上提取下來�；钚蕴靠梢苑磸褪褂枚啻危恢率蛊湮F金屬的指標顯著劣化。
所以，SCS合成活性炭可用于從氰金溶液中有效吸附金、銀，可用于這些貴金屬的液相冶金。在合成過程中把少于1%的S加入碳的結構中，不但提高活性炭對金和銀的吸著容量，也提高從工作溶液中提取金、銀的選擇性。
