為提高活性炭的吸附性能并降低制備工藝能耗，進行超低溫預處理是對椰殼活性炭的品質及其制備工藝有影響的。采用液氮對椰殼進行了超低溫預處理，再通過快速升溫活化，在600℃下制得的椰殼活性炭比表面積可以超過無預處理800℃下制得的椰殼活性炭，其比表面積由1600m²/g加大至2300m²/g以上，微孔總體積也由0.67cm³/g增加至0.92cm³/g。結果表明，超低溫預處理方式對提高椰殼活性炭的品質和降低工藝能耗有顯著的促進作用。

近年來隨著我國經濟的不斷發展，環境污染已成為主要問題，活性炭吸附法作為應對污染的主要方法之一，引起了廣泛關注�；钚蕴烤哂胸S富的孔隙結構和巨大的比表面積，吸附性能強，是目前使用較為廣泛的吸附劑。

椰殼活性炭的吸附性能與其孔隙結構、表面官能團種類和數量等密切相關，但具有灰分高、孔容小以及孔分布不均一等缺點，加上表面官能團及電化學性質的一些限制，造成吸附效率不高、吸附選擇性弱。通過對原料進行物理或化學處理，椰殼活性炭的活化溫度可以明顯降低，活化時間明顯縮短，而且比表面積、孔隙結構和表面化學性質都有明顯的改善。

經有關人員研究表明，低溫預處理有利于活化劑在原料內部的滲透，促進了磷酸的活化作用，提高了活性炭的吸附性能，但低溫條件與活性炭性能改善之間的關系并沒有系統研究，也未發現有關超低溫預處理條件對活性炭特性影響的文獻報道。

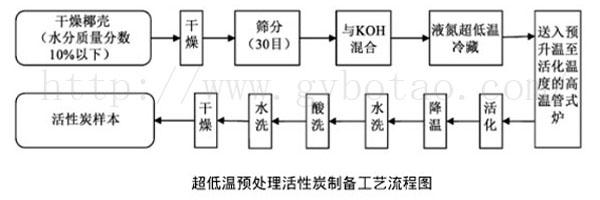

超低溫預處理后，快速升溫可以明顯增加新孔和增加孔徑，使比表面積加大，但預處理時間有一個平衡值，這和選擇的樣本顆粒直徑有直接關系。采用快速升溫法將經過液氮超低溫處理后的椰殼迅速放入高溫活化爐，在相對低溫下獲得了大比表面積的活性炭，并且使孔徑變大，有利于活性炭的吸附選擇性。

隨著液化天然氣（LNG）工業的發展，天然氣氣化過程中釋放大量的冷能，將其用于預處理椰殼活性炭，不但能提高活性炭的吸附性能，而且也可以實現節能降耗的目的。至于超低溫預處理對椰殼活性炭結構特性的影響和內在機理的變化，還需要進一步系統研究才能確定。超低溫預處理可以明顯降低活化溫度，節能省耗。

結論證明，超低溫預處理對椰殼活性炭的比表面積、孔徑分布是有影響的。
